Mantenimiento e inspección de racks industriales: cómo prevenir fallas estructurales

Un rack que falla nunca lo hace solo. Cuando un puntal o columna cede, arrastra vigas, niveles superiores y, con frecuencia, los racks adyacentes en efecto dominó. La inversión en repuestos representa la parte menor de la pérdida: el daño real está en la mercancía destruida, las horas de operación paradas y la exposición legal por accidentes laborales. Por eso el mantenimiento de racks industriales es la primera línea de defensa estructural del almacén. Un programa de inspección bien armado detecta problemas antes de que se traduzcan en colapso. El método que usamos en RackUSA evalúa el estado real de un sistema de almacenaje componente por componente, separa los daños cosméticos de los críticos, y define la frecuencia con la que conviene revisar cada parte.

Importancia del mantenimiento estructural en sistemas de almacenaje

Los racks industriales soportan cargas dinámicas constantes. Cada vez que un montacargas deja una tarima sobre un nivel, transmite vibración a los puntales. Cada acceso del operador puede generar contactos menores que, repetidos durante años, deforman el acero. La humedad, los productos químicos, los cambios de temperatura y los reajustes en la configuración del almacén también desgastan el sistema. El mantenimiento regular cumple tres funciones concretas. La primera es preservar la capacidad de carga original del fabricante; un puntal con una abolladura del 10% en su sección transversal puede haber perdido hasta el 50% de su resistencia, y nada en su apariencia anuncia ese deterioro. La segunda es prevenir el daño en cadena: un componente comprometido transmite el esfuerzo extra a sus vecinos. La tercera es prolongar la vida útil del activo, que en un sistema bien mantenido supera los 20 años. La inspección de racks industriales también tiene una dimensión legal. La normativa mexicana de seguridad e higiene en almacenes establece criterios mínimos que cualquier auditoría puede revisar tras un accidente.

Tipos de mantenimiento para racks industriales

El esquema se organiza en tres modalidades. Cada una responde a una lógica distinta y se complementan dentro de un programa serio.

Mantenimiento preventivo

El mantenimiento preventivo se ejecuta en fechas planificadas, antes de que aparezcan los síntomas. Incluye inspecciones visuales sistemáticas, revisión del par de apriete en anclajes, verificación de cargas máximas señalizadas, limpieza de superficies metálicas y registro fotográfico de cada componente crítico. Cuesta menos que el correctivo y reduce la frecuencia con que aparecen daños no detectados. Es la base del programa y se apoya en los principios generales del mantenimiento preventivo industrial.

Mantenimiento correctivo

Cuando una inspección encuentra un componente dañado, el mantenimiento correctivo entra en acción. Puede ir desde un reapriete de anclajes hasta el reemplazo completo de un puntal. La regla práctica es clara: no se repara con soldadura ni se "endereza" un puntal de acero conformado en frío. El acero deformado plásticamente no recupera sus propiedades estructurales originales, aunque la pieza parezca recta otra vez.

Mantenimiento predictivo

Más reciente y todavía poco extendido en México, el mantenimiento predictivo se apoya en sensores y análisis de datos para anticipar fallas. En instalaciones grandes con sistemas automatizados o con rack dinámico, los sensores de carga, las cámaras con visión por computadora y los registros históricos permiten identificar patrones de desgaste antes de que el daño sea visible. La inversión inicial es alta, pero en operaciones de alta rotación reduce el costo total al evitar paros no planificados.

Cómo inspeccionar un rack industrial paso a paso

La inspección visual sigue una secuencia ordenada por componente. Hacerla sin método deja zonas sin revisar y produce reportes inconsistentes entre operadores.

Puntales y marcos

El puntal es la columna vertical que soporta todo el peso del módulo. En un rack selectivo, la inspección recorre los primeros dos metros desde el piso, que es donde típicamente se concentran los impactos por montacargas. Busca abolladuras, deformaciones laterales, oxidación profunda y soldaduras quebradas en las celosías diagonales y horizontales que unen ambos puntales del marco. Una desviación lateral significativa respecto a la vertical, perceptible incluso a simple vista, es motivo suficiente para descargar el módulo y escalar.

Vigas

Las vigas horizontales que soportan las tarimas son el segundo punto crítico. Bajo carga, una viga puede mostrar deflexión central. Si la deflexión permanece después de retirar la carga, hay deformación estructural y la viga ha perdido capacidad de carga. Verifica también que los conectores (ménsulas) en los extremos de la viga no estén pandeados, que los seguros estén en su lugar y que no haya separaciones visibles entre la viga y el puntal.

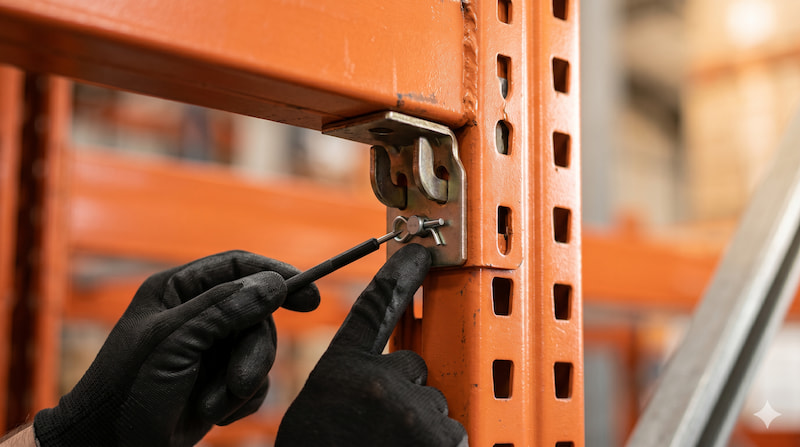

Conectores (ménsulas) y seguros

Los conectores enganchan la viga al puntal mediante ganchos que entran en perforaciones del puntal. Los seguros impiden que la viga se desenganche por un golpe ascendente del montacargas. Si un seguro está ausente, doblado o reemplazado por un alambre improvisado, la viga puede saltar fuera de su posición ante un impacto menor. Es uno de los hallazgos más frecuentes en inspecciones de almacenes con alta rotación.

Anclajes y placas base

Cada puntal se ancla al piso mediante una placa base con uno o dos tornillos de expansión. Los anclajes deben estar apretados al par especificado por el fabricante, sin oxidación en la rosca, con la placa base completamente apoyada sobre el piso. Un puntal que se mueve al empujarlo lateralmente indica anclaje suelto. Una placa base fracturada, levantada o con grietas en el concreto alrededor es señal de impacto previo y requiere intervención.

Separadores y unidores

Los separadores entre marcos mantienen los pasillos transversales con la geometría correcta. Los unidores longitudinales unen módulos consecutivos para distribuir cargas horizontales y resistencia sísmica. Faltantes, sueltos o deformados, comprometen el comportamiento del sistema completo ante un sismo o un empuje accidental.

Parrillas de alambre, divisorios y accesorios

Las parrillas de alambre soldado, los protectores de puntal, las guías y los topes de tarima también entran en la revisión. Una parrilla floja puede dejar caer producto al pasillo. Un protector de puntal dañado pierde su función y debe reemplazarse junto con la inspección del puntal que cubría.

Señales de daño que no puedes ignorar

Cada tipo de daño tiene un patrón visual reconocible. La clave está en saber distinguir el desgaste cosmético del estructural.

Deformación y pandeo del acero

Cualquier deflexión visible en un puntal o viga, vista a contraluz contra el siguiente módulo, indica deformación plástica. El acero de los racks industriales está diseñado para flexionarse elásticamente bajo carga y volver a su forma. Si no vuelve, la pieza está comprometida y no se repara, se sustituye.

Corrosión y oxidación

Una capa superficial de oxidación en ambientes húmedos no implica falla estructural inmediata, pero acelera el deterioro. La oxidación profunda con pérdida de espesor de pared, especialmente en zonas bajas del puntal cercanas al piso o en racks expuestos a condensación de cámaras frigoríficas, sí afecta la capacidad de carga. Cuando el material exfolia en capas o se desprende al raspar, el componente ya no es confiable.

Fisuras y grietas en el material

Las fisuras aparecen con más frecuencia en soldaduras de los componentes del marco y en la zona de los conectores. Una fisura visible es indicación inequívoca de reemplazo, porque el acero ha perdido continuidad y la falla puede propagarse sin previo aviso. La inspección con buena iluminación localizada y, en casos críticos, con líquidos penetrantes, es el método estándar para detectarlas.

Pérdida de verticalidad

Los racks deben permanecer perfectamente verticales. Una desviación apreciable medida con plomada o nivel láser indica que la estructura está trabajando en condiciones distintas a las del diseño. La carga deja de bajar en línea recta por el puntal y empieza a generar momentos flectores no previstos.

Anclajes sueltos o placa base levantada

Comprueba cada anclaje empujando lateralmente el puntal. Si hay movimiento, el anclaje falló o el concreto cedió. Una placa base que no se apoya completamente sobre el piso transmite carga puntual al concreto y acelera el deterioro de ambos.

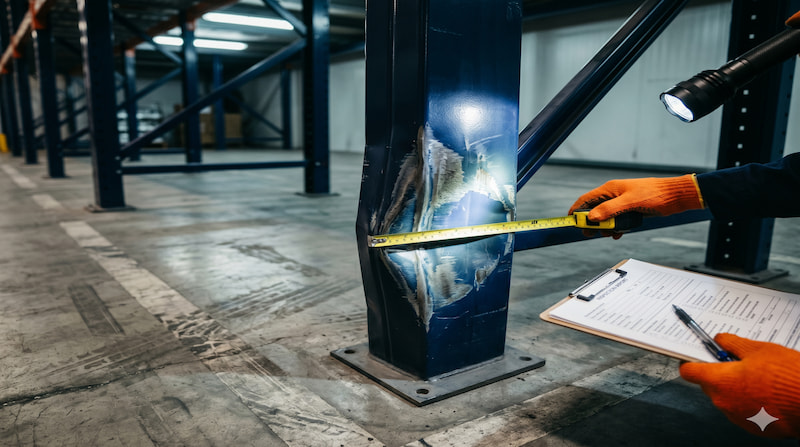

Impactos por montacargas

Es el origen del 70% al 80% de los daños estructurales en racks industriales. Reconocer el patrón es directo: marcas de pintura del montacargas en el puntal, raspones longitudinales en el acero, abolladuras concentradas en la cara expuesta al pasillo. Cualquier puntal con impacto reciente debe inspeccionarse en detalle aunque parezca conservar su geometría.

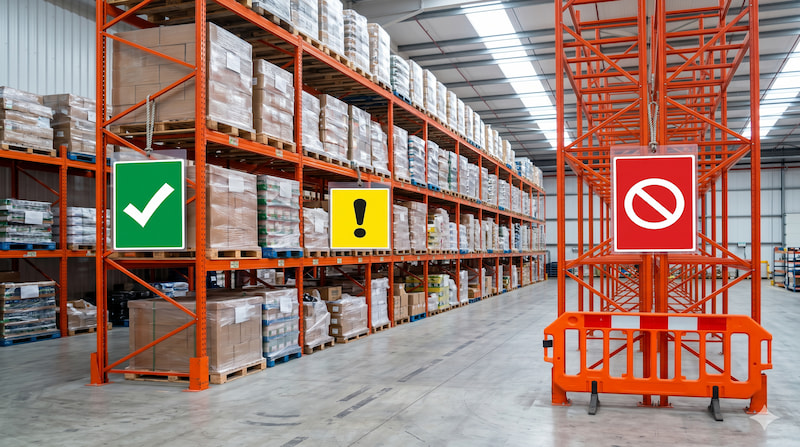

Clasificación de daños por severidad: rojo, amarillo y verde

El sistema de tres colores, alineado con la práctica del Rack Manufacturers Institute y los estándares Norteamericanos, permite priorizar acciones y comunicar el estado del rack a operadores no técnicos.

Verde corresponde a daño cosmético o desgaste que no afecta la capacidad de carga. Marca de pintura, rayón superficial, oxidación incipiente sin pérdida de espesor. Acción: documentar, observar en la siguiente ronda. Amarillo corresponde a daño intermedio que requiere acción dentro de un plazo definido, normalmente entre 4 y 6 semanas. Abolladura visible en puntal sin afectar la verticalidad, deflexión leve de viga, anclaje con leve juego, conector ligeramente deformado. Acción: reducir carga del módulo, programar reparación, mantener bajo observación. Rojo corresponde a daño que compromete la seguridad de inmediato. Puntal con abolladura severa o doblado, pérdida de verticalidad significativa, viga con deflexión permanente, anclaje suelto o placa base fracturada, fisuras visibles. Acción: descargar el módulo completo, aislar el área con barreras y señalización clara, gestionar reemplazo inmediato. La regla operativa de RackUSA: nunca se opera bajo un módulo clasificado rojo. La descarga y aislamiento son obligatorios hasta el reemplazo del componente.

Frecuencia de inspección y quién es responsable

La inspección no es responsabilidad de una sola persona ni se hace una sola vez. Funciona como un sistema escalonado de tres niveles que reduce los riesgos en almacenes y mantiene actualizada la información del estado estructural.

Inspección diaria del operador

Cada operador de montacargas y de almacén verifica visualmente los módulos en los que trabaja al inicio del turno. Busca anomalías evidentes: tarimas mal colocadas, sobrecargas, daños nuevos, señalización dañada. Toma menos de cinco minutos y se documenta en una bitácora simple. Reporta de inmediato cualquier impacto que haya causado o presenciado.

Inspección mensual del jefe de almacén

Una vez al mes, el responsable del almacén realiza una inspección estructurada de todos los módulos. Aplica el checklist por componente, fotografía hallazgos amarillos y rojos, actualiza el plano de daños del almacén y coordina las reparaciones pendientes. Este nivel de inspección detecta el deterioro acumulado que pasa desapercibido en la rutina diaria.

Inspección anual del experto certificado

Al menos una vez al año, o tras cualquier evento sísmico, incendio o modificación significativa del sistema, un experto externo certificado realiza la inspección técnica. Emite un dictamen con el estado estructural del sistema, las cargas máximas recomendadas vigentes, las observaciones por módulo y el plan de acción. Este reporte tiene valor legal en auditorías y procesos de cumplimiento de normativas.

Cuándo escalar a inspección técnica certificada

Hay situaciones que ningún equipo interno debe resolver por sí solo. Después de un sismo de magnitud relevante en la zona. Después de un incendio. Después de un impacto de alta energía al sistema. Antes de cambiar la configuración o las cargas máximas. Antes de revender o reubicar el sistema. Y como parte de una auditoría de seguridad laboral o del cumplimiento de los requerimientos de seguridad industrial. El servicio de inspección técnica certificada de RackUSA aplica los criterios del RMI sobre cada componente del sistema. Entrega informe fotográfico, mapa de daños con clasificación rojo, amarillo y verde, recomendaciones de reparación o reemplazo, y validación de la capacidad de carga vigente. Funciona como soporte para el cumplimiento normativo y la toma de decisiones de inversión.

Preguntas frecuentes

¿Qué es el RMI y por qué es referente para racks industriales?

El RMI (Rack Manufacturers Institute) es la asociación de fabricantes de racks industriales de Norteamérica. Publica las guías de buenas prácticas que la industria adopta como referencia y mantiene el sistema de clasificación de daños rojo, amarillo y verde. Sus criterios son la base sobre la que cualquier inspección técnica seria evalúa el estado de un sistema.

¿Quién puede certificar una inspección de racks?

La inspección técnica anual debe realizarla un ingeniero o técnico capacitado en evaluación estructural de sistemas de almacenaje, con experiencia en los estándares del RMI. El fabricante original del sistema, una empresa especializada en mantenimiento de racks o un perito independiente con la formación correspondiente. Las inspecciones diarias y mensuales las ejecuta el personal interno tras capacitación.

¿Reparar o reemplazar un componente dañado?

La regla práctica: los puntales y vigas de acero conformado en frío no se reparan por soldadura ni por enderezado. Una vez deformados plásticamente han perdido sus propiedades estructurales y se reemplazan. Componentes como seguros, anclajes, conectores y protectores sí se sustituyen individualmente sin afectar el resto del sistema. Aplica igual para un rack drive-in, rack push-back o cualquier otra configuración: la reparación con soldadura solo es válida sobre componentes específicos definidos por el fabricante.

¿Qué hacer si un montacargas golpea un rack?

El operador detiene la operación de inmediato, descarga el módulo afectado y reporta el incidente. El jefe de almacén inspecciona el componente impactado dentro de las siguientes horas y aplica la clasificación rojo, amarillo, verde. Si la clasificación es amarillo o rojo, el módulo se aísla hasta que se ejecute la reparación o el reemplazo. El incidente queda documentado en la bitácora de mantenimiento.

¿Cómo prolongar la vida útil de los racks?

Cuatro prácticas concentran la mayor parte del beneficio: respetar las cargas máximas señalizadas, instalar protectores en los puntales más expuestos al tránsito de montacargas, capacitar al personal en maniobra segura y mantener el programa de inspección en sus tres niveles. Un sistema operado con estas prácticas y mantenido correctamente, sea rack selectivo, mezzanine o estanterías metálicas, supera los 20 años sin perder capacidad estructural. Cuenta con el equipo de RackUSA para asesoría técnica, diseño a medida, instalación profesional e inspección técnica certificada que respalda la operación segura de tu almacén.
